Sonda statica di Pitot – destra, a forma di L, Cobra, angolata

Probe

Vectoflow

PANORAMICA

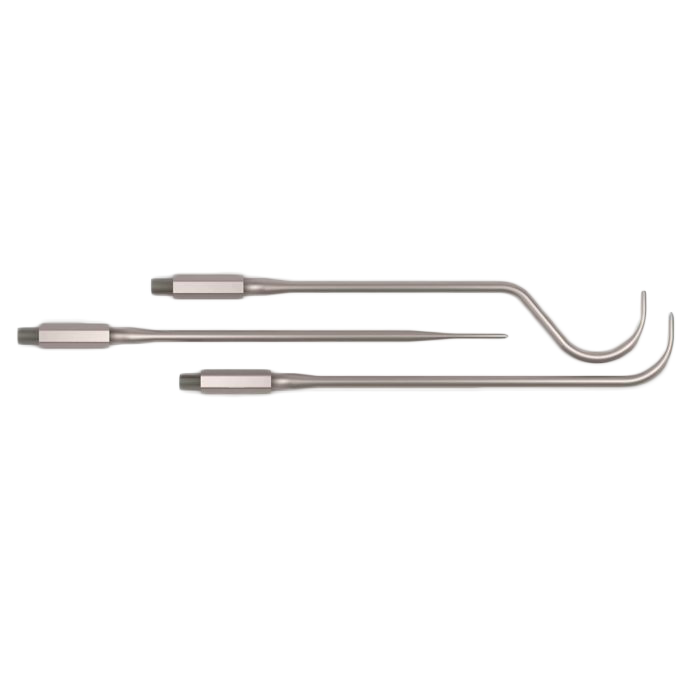

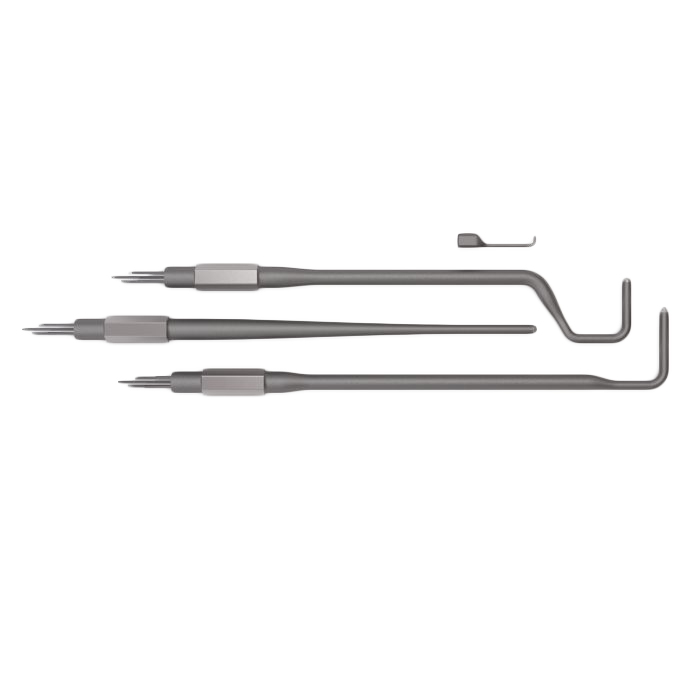

disponibile in 4 diverse geometrie: dritto, a L, a cobra e a gomito forato.

Numero di fori di pressione 3, 5 o 7

Intervallo di temperatura fino a 600 °C

Campo di misura della velocità 3 m/s fino a Mach 2

SPECIFICHE

La facilità di applicazione delle sonde multiforo Pitiot Static consente di misurare contemporaneamente pressione, velocità e angolo di attacco di un flusso. Le robuste sonde vectoflow sono disponibili in geometrie standard, come quelle diritte, a L o a cobra, o anche in geometrie personalizzate. Le lunghezze, i diametri superiori e la geometria superiore possono essere adattati all’applicazione speciale del vostro caso di misura. Inoltre, offriamo anche la calibrazione e il software adatti. Siamo lieti di aiutarvi nella scelta della geometria standard appropriata.

Numero di fori di pressione: 3,5,7

Lunghezza massima: 280 mm, altre lunghezze vedi "Sonde multiforo personalizzate".

Diametro punta min. 0,9 mm (standard 3 mm)

Geometria della punta: conica, sferica

Materiale: acciaio inox, titanio, inconel, plastica

Dispositivo: cuboide, esagonale, cilindro appiattito

Connessioni standard: tubi di pressione da 1,04 mm con rigonfiamento

Riferimento: superficie di riferimento normale all'asse z

Intervallo di temperatura: fino a 600 °C

Campo di misurazione dell'angolo ± 70° (a seconda del numero di fori)

Precisione di misurazione dell'angolo < ± 1°

Campo di misura della velocità 3 m/s fino a Mach 2
