PROCAP Professional – Sistema software di visualizzazione del flusso

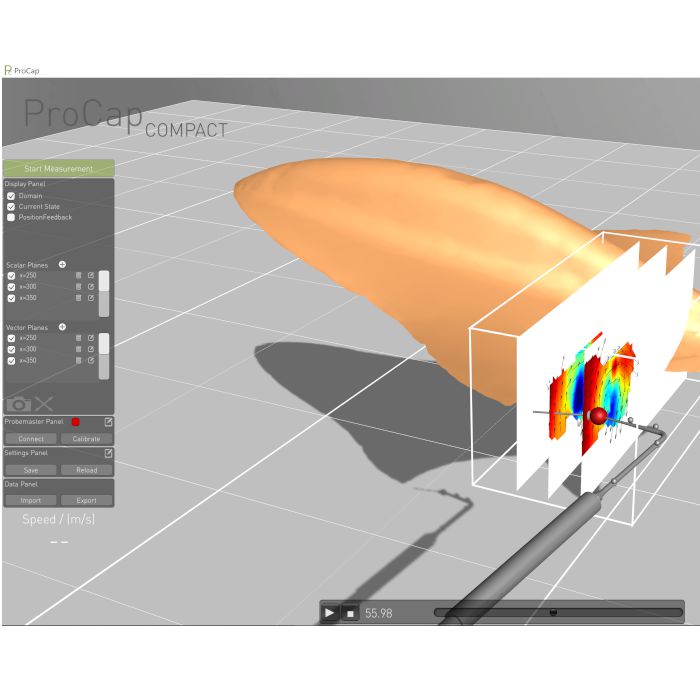

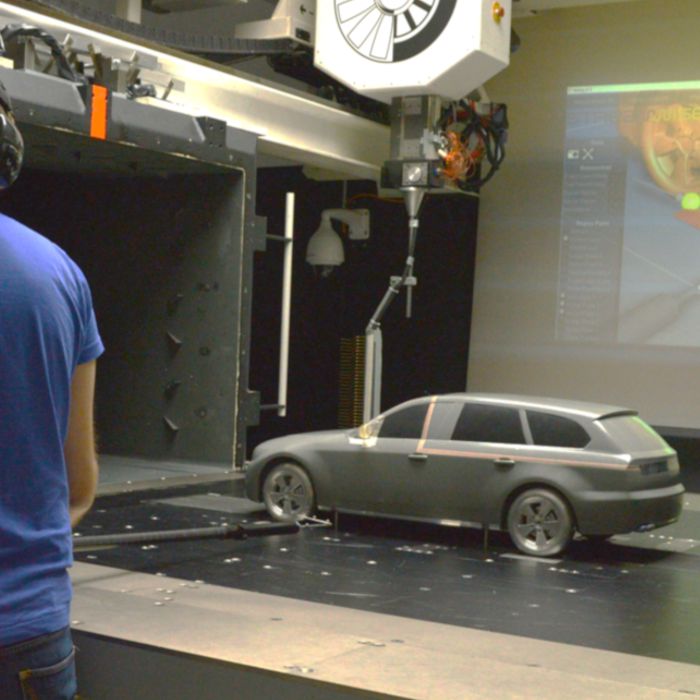

ProCap è un nuovo strumento unico per la visualizzazione e la misurazione del flusso che combina la facilità d’uso e la qualità dei dati di una scansione 3D a punti. L’area di interesse viene scansionata manualmente dall’utente con una sonda manuale strumentata, mentre il sistema registra i dati di misura, traccia otticamente la posizione istantanea della sonda ed elabora e visualizza il campo di interesse. flusso in tempo reale. Questo approccio umano alla scansione è molto efficiente perché nelle aree con grandi gradienti la scansione è raffinata e non è necessario l’apprendimento automatico, anche per le geometrie complesse. I dati aerodinamici 3D misurati sono accessibili in tempo reale, di solito su un grande schermo o proiettati su una parete, garantendo una buona visibilità durante i test. Per ulteriori analisi, i dati sono disponibili anche offline, utilizzando il software ProCap o un software di analisi CFD. Il cuore del sistema è il software ProCap, che raccoglie, elabora e visualizza i dati e gestisce la comunicazione tra i componenti. Il software gestisce la comunicazione e la sincronizzazione dell’hardware di acquisizione dati (DAQ box), il monitoraggio e la conversione dei dati con la calibrazione della sonda, l’interpolazione spaziale, l’archiviazione e l’importazione/esportazione dei dati e la visualizzazione in tempo reale del campo di flusso e della geometria del modello.
